Los pavimentos antiestáticos son recubrimientos industriales diseñados para disipar la electricidad estática de forma controlada hacia tierra. Esto permite mantener la seguridad en entornos sensibles, ya que sus materiales especiales absorben las cargas electrostáticas y las derivan a una toma de tierra. De este modo, se previenen acumulaciones de electricidad en el suelo que podrían dar lugar a descargas incontroladas. Estas descargas, aunque a pequeña escala suelen ser inofensivas (como la que sentimos a veces al tocar una manija), en ciertos ambientes pueden resultar peligrosas: pueden dañar equipos electrónicos delicados o incluso generar chispas que inicien un fuego o explosión en presencia de sustancias inflamables. Por ello, en sectores industriales críticos, contar con un pavimento epoxi antiestático adecuado es fundamental para la protección de personas, equipos y productos.
¿Cómo funciona un sistema de pavimento conductivo?
Un pavimento antiestático epoxi se compone de varias capas que en conjunto crean una superficie continua conductora. El funcionamiento se basa en incorporar partículas conductoras (por ejemplo, fibras de carbono o similares) dentro de la resina epoxi, de forma que el revestimiento resultante tenga una resistencia eléctrica baja controlada (típicamente del orden de 10^4 a 10^6 ohmios). Esto significa que el suelo puede conducir las cargas estáticas acumuladas, pero de manera segura y gradual hacia la tierra, evitando descargas súbitas.
Para garantizar la efectiva disipación, durante la instalación se suele colocar una malla de cintas de cobre conectadas a tierra antes de aplicar la capa conductiva principal. Por ejemplo, se fijan bandas de cobre adhesivas formando una cuadrícula (p. ej. de 50×50 cm) sobre la superficie preparada. Dichas bandas se conectan a las tomas de tierra de la instalación (al menos dos conexiones a tierra por cada 100 m²) creando una red de derivación. Luego, al recubrir el piso con la resina conductiva, esta malla queda embebida y asegura que cualquier carga estática se evacúe rápidamente hacia el sistema de puesta a tierra de la edificación. En las zonas donde existan juntas de dilatación, también se puentearán con la cinta de cobre para mantener la continuidad eléctrica.
En resumen, el sistema constructivo de un pavimento antiestático típico incluye:
- Imprimación base aislante/selladora: una capa inicial de imprimación epoxi sobre el hormigón, que sella el poro y asegura la adherencia (por ejemplo, una resina epoxi de imprimación como FL10-PV Epoxy Resin Pavimentos).
- Cinta de cobre y capa conductiva intermedia: tras curar la imprimación, se coloca la malla de cobre y se aplica una capa de resina conductiva (en base agua o 100% sólidos) que aportará las propiedades antiestáticas al sistema. Esta capa es la que convierte el pavimento en conductor, estableciendo continuidad eléctrica con la red de toma de tierra.
- Capa de acabado autonivelante: finalmente, se aplica una capa de acabado epoxi autonivelante también conductiva. Esta otorga el espesor final, la resistencia mecánica/química y el acabado estético deseado, completando el sistema antiestático.
Cada una de estas capas cumple una función para que el resultado sea un suelo continuo, resistente y seguro frente a la electricidad estática. Cabe señalar que estos pavimentos especiales cumplen con las normativas técnicas sobre control de cargas electrostáticas en suelos industriales, garantizando su eficacia y fiabilidad.
Características y ventajas del pavimento epoxi antiestático
Los sistemas de pavimento epoxi antiestático, como el descrito, presentan características técnicas orientadas a maximizar la seguridad y la durabilidad en entornos industriales exigentes. A continuación, destacamos sus ventajas principales:
- Disipación de cargas electrostáticas: presentan una baja resistividad eléctrica (∼10^4–10^6 Ω) que permite descargar rápidamente la electricidad acumulada hacia tierra, evitando chispas y descargas peligrosas. Esto elimina el riesgo de explosiones o incendios causados por electricidad estática en atmósferas con vapores inflamables, a la vez que protege dispositivos electrónicos sensibles frente a descargas ESD (Electro Static Discharge) que podrían dañarlos.
- Elevada resistencia mecánica y química: al tratarse de resinas epoxi de calidad industrial, forman un revestimiento duro y tenaz. Resisten el tráfico de vehículos y maquinarias pesadas sin agrietarse ni desgastarse, gracias a su alta dureza y resistencia a la abrasión. También ofrecen gran resistencia química frente a derrames de ácidos, combustibles, disolventes, aceites y otros agentes agresivos, sin degradarse ni perder sus propiedades. Son pisos impermeables y anti-polvo, lo cual facilita su limpieza y mantenimiento.
- Seguridad y confort para las personas: al disipar la estática evitan las pequeñas descargas molestas al tocar superficies metálicas, contribuyendo a un entorno de trabajo más cómodo. Además, previenen problemas de salud asociados a la acumulación de estática, como la lipoatrofia semicircular que se ha observado en oficinas con abundante equipamiento electrónico (zonas donde las descargas constantes pueden afectar al tejido adiposo de las piernas). En ámbitos hospitalarios como quirófanos, un suelo antiestático protege tanto al paciente como al personal al eliminar riesgos de chispazos en presencia de oxígeno u otros gases anestésicos.
- Cumplimiento normativo y calidad certificada: estos sistemas cumplen con las normativas europeas de pavimentos industriales en cuanto a control de cargas estáticas y seguridad electrostáticaraipintores.com. Por su formulación, suelen carecer de disolventes (sistemas base agua o 100% sólidos), lo que implica muy baja emisión de COV’s (compuestos orgánicos volátiles) y mínimo olor durante la aplicación. Esto los hace más seguros para el aplicador y amigables con el medio ambienteraipintores.com. Incluso existen formulaciones clasificadas como ignífugas, añadiendo un extra de seguridad contra fuego. En términos de resistencia física, presentan excelente adherencia al soporte (incluso sobre hormigón ligeramente húmedo) y alta resistencia al arrancamiento, compresión y flexión, asegurando una larga vida útil sin desprendimientos.
- Acabado homogéneo y opciones estéticas: al ser autonivelantes, estos pavimentos generan una superficie continua sin juntas, con acabado liso y uniforme. Pueden tener distintos niveles de brillo (desde mate a semibrillante) según requerimientos. Además, el revestimiento final se ofrece en varios colores personalizables (por ejemplo, verde, gris, rojo, crema u otros bajo carta RAL) para adaptarse a la estética deseada del espacio sin perder sus propiedades conductivas. Esto es importante porque permite conjugar funcionalidad antiestática con la identificación de áreas por color o lograr un aspecto acorde a la instalación.

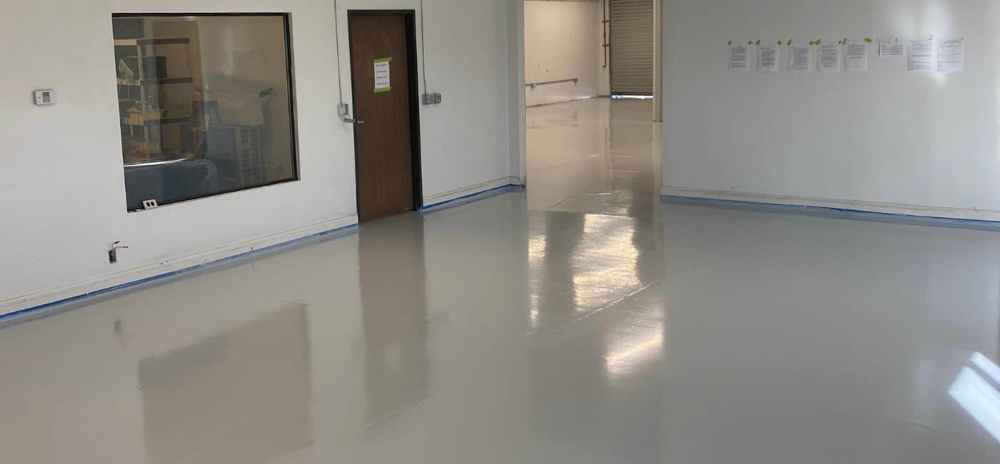

Aplicación de un sistema de pavimento epoxi antiestático en un entorno industrial.
Ámbitos de aplicación del suelo antiestático
Los pavimentos antiestáticos encuentran aplicación en numerosos sectores industriales y comerciales donde la acumulación de electricidad estática supone un riesgo o una preocupación. Algunos de los entornos típicos que se benefician de este tipo de suelos conductivos son:
- Industrias químicas, petroquímicas y de pinturas: Zonas de manipulación de disolventes, combustibles, gases o polvos inflamables, donde una chispa causada por electricidad estática podría desencadenar un incendio o explosión. Un pavimento con sistema antiestático previene la aparición de dichas chispas, protegiendo instalaciones y personal.
- Empresas de electrónica y salas limpias: Fábricas de componentes electrónicos, líneas de montaje de circuitos, centros de datos, salas de servidores, centros de telecomunicaciones y laboratorios de microelectrónica. En estos lugares, incluso pequeñas descargas electrostáticas (ESD) pueden dañar chips, placas o equipos de medición de alta sensibilidad. Un suelo disipativo evita la acumulación de cargas y protege los equipos delicados, asegurando la calidad de la producción y reduciendo rechazos por fallos electrónicos.
- Industria aeroespacial, óptica y biotecnología: Laboratorios de investigación o plantas de producción en sectores punteros (óptica de precisión, biotecnología, fabricación aeroespacial, etc.) que utilizan instrumentación muy sensible. Los pavimentos antiestáticos garantizan un entorno controlado donde las mediciones y procesos no se ven perturbados por descargas o campos estáticos.
- Hospitales y entornos sanitarios especiales: Quirófanos, unidades de cuidados intensivos (UCI), laboratorios clínicos, salas de diagnóstico por imagen y almacenes de gases médicos. En estas áreas, además de proteger equipos electrónicos médicos, se evita el riesgo de chispas cerca de oxígeno u otros gases anestésicos y se protege al paciente de descargas mientras está conectado a equipos electrónicos.
- Empresas de pirotecnia, explosivos y municiones: Instalaciones donde se fabrican o almacenan productos altamente explosivos (fábricas de fuegos artificiales, depósitos de munición, polvorines). Es crucial que el suelo no genere electricidad estática que pueda desencadenar una chispa; un pavimento conductivo asegura la puesta a tierra constante, reduciendo al mínimo la posibilidad de ignición accidentalraipintores.com.
- Oficinas con alta densidad tecnológica: Grandes centros de control, torres de control aéreo, salas de trading, laboratorios informáticos y oficinas modernizadas con abundante equipamiento electrónico (ordenadores, servidores, cableado, etc.). En estos espacios, el suelo antiestático contribuye a un ambiente seguro, previniendo descargas a personal y equipos, y mitigando efectos de campos electrostáticos intensos sobre las personas (como el mencionado fenómeno de lipoatrofia estática en oficinas).
En todos los casos anteriores, la inversión en un pavimento epoxi antiestático se traduce en seguridad, protección de activos y cumplimiento normativo. Muchos de estos entornos están regulados por estrictas normas de prevención de riesgos y calidad (por ejemplo, normativas ATEX para atmósferas explosivas, requisitos de ESD en la industria electrónica, etc.), por lo que instalar un suelo con propiedades conductivas es a menudo una exigencia indispensable para operar.
Nuestra solución con resinas epoxi FL06 y FL07
En Pinta’m contamos con soluciones profesionales para la instalación de pavimentos antiestáticos. En particular, trabajamos con un sistema de resinas epoxi conductivas bicomponentes de última generación, compuesto por los productos FL06-PV Epoxy WB Conductiva y FL07-PV Epoxy Autonivelante Conductiva de Pinvisa (Pinturas Villada). Este sistema completo ha sido desarrollado para lograr un suelo continuo antiestático de alta calidad, siguiendo los pasos descritos a continuación:
- Imprimación base del hormigón: Antes de la capa conductiva, preparamos el soporte de concreto con una imprimación epoxi adecuada (por ejemplo FL10-PV Epoxy Resin) que sella la superficie y mejora la adherencia. Esto asegura que las capas posteriores se fijen firmemente incluso sobre hormigón húmedo, evitando desprendimientos.
- Capa conductiva intermedia (FL06): Aplicamos FL06-PV Epoxy Primer WB Conductiva, una resina epoxi de dos componentes en base acuosa de alta conductividad. Viene en color negro y es esencial en el sistema por su baja resistencia eléctrica, que facilita la rápida disipación de las cargas estáticas. FL06 se caracteriza por su excelente capacidad conductiva, combinado con buenas propiedades mecánicas (es una capa semimate, flexible, dura y resistente a la abrasión). También presenta resistencia química a salpicaduras de agua, combustibles, aceites, etc., y prácticamente no emite olor al aplicarse. Durante este paso es cuando integramos la malla de cobre: tras la imprimación inicial y antes de aplicar FL06, fijamos las cintas de cobre sobre el suelo formando la retícula conectada a tierra, tal como se explicó anteriormente. Luego FL06 se extiende sobre esa malla, quedando esta oculta pero garantizando la continuidad eléctrica con las tomas de tierra.
- Capa de acabado autonivelante (FL07): Finalmente se aplica FL07-PV Epoxy Autonivelante Conductiva, que es un revestimiento epoxi autonivelante 100% sólidos (sin disolventes) de aproximadamente 1–2 mm de espesor. Este producto constituye el acabado final del sistema antiestático, aportando un excelente desempeño mecánico y químico para resistir tránsito medio-alto, impactos, derrames químicos, etc.. FL07 sella el sistema conductivo proporcionado por FL06, formando una superficie lisa, continua y semibrillante. Está disponible en varios colores estándar (gris, verde, rojo, crema, entre otros bajo pedido) para adecuarse a las necesidades estéticas de la instalación. Al igual que FL06, protege a personas, equipos y zonas frente a la acumulación de estática, completando así el “Sistema PV Epoxy Conductivo” de Pinturas Villada.
Este sistema de pavimento antiestático con FL06/FL07 ha sido probado y certificado para garantizar valores de conductividad dentro del rango óptimo (típicamente en el orden de 10^4 a 10^6 Ω según norma DIN 51953), lo que asegura su eficacia para disipar cargas. Además, combina la ventaja de ser en parte base agua y en parte sólido 100%, logrando bajas emisiones de COV y una rápida instalación (el piso queda transitable al tacto en pocas horas y soporta tráfico ligero en 2 días, curando completamente en unos 7 días).
En conclusión, si está buscando proteger tu industria de los peligros de la electricidad estática, nuestra solución de pavimento epoxi antiestático con FL06 y FL07 es una apuesta segura, respaldada por la ingeniería de Pinturas Villada y su experiencia en aplicaciones industriales. Si necesita esta solución, en Pinta’m te la podemos proporcionársela, no dude en llamarnos o escribirnos para asesoramiento personalizado. Estaremos encantados de ayudarle a implementar un suelo seguro, durable y libre de electricidad estática en sus instalaciones.
